三相208-690V/50(60)Hz系統35~150A額定電流CT從電網或負載側采樣，濾除2-51次諧波電流。

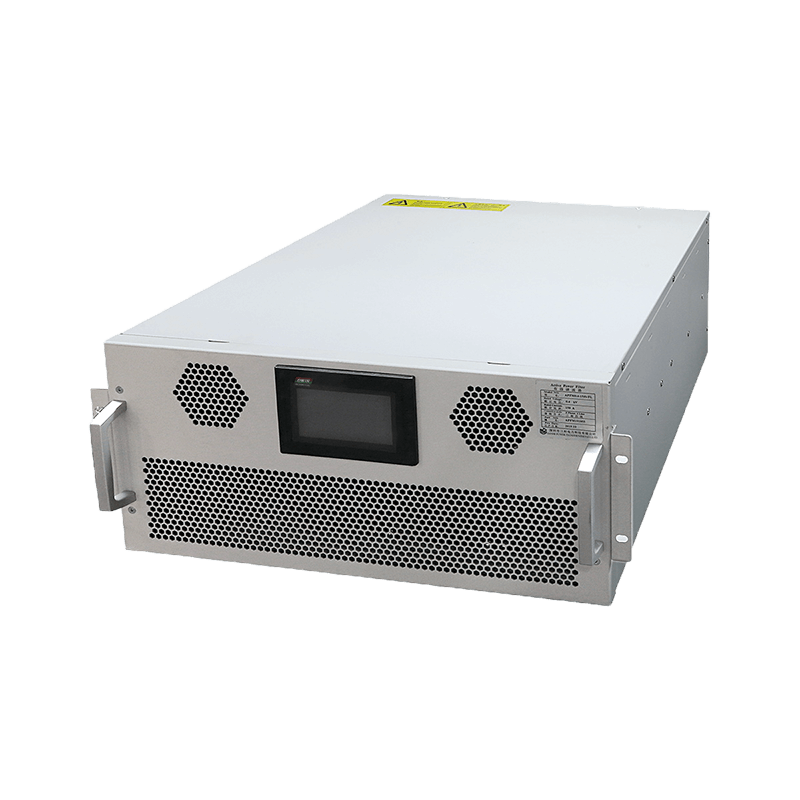

APFM-0.4-50a(b)/T(F)L
壁掛式和機架式
Sanhe
| PDF導出 | |
具體信息：
有源電力濾波器（APF）是有源諧波電流濾波器。它可以通過電流互感器檢測采樣電流，通過內部自適應控制算法進行計算，然后發送PWM信號到內部IGBT，控制變流器產生諧波電流到電網，與實際諧波電流相比，具有相同的諧波電流。大小但方向相反。
特征：
采用最新IGBT技術，開關頻率高達20KHz
快速響應和最小的熱能和電能損失
快速響應的DSP+FPGA處理器控制平臺。
DSP全數字控制系統，可即時響應負載變化
獨特的寬敞設計可實現最佳熱管理。
與額外的兩電平逆變器相比，業界最佳的三電平拓?fù)淇梢愿玫氐窒?dāng)前的正弦波方法。
技術數據：
物品 | 描述 | |
主要功能 | 諧波濾波器 | 設置濾波2-51次（僅諧波濾波功能下） 選擇優先級時，濾除2-13次諧波 |
自動/優先功能（定制） | 用戶還可以設置優先級功能，包括H+Q/Q+H/Q+H+B/H+Q+B （Q功率因數、H諧波濾除、B、不平衡） | |
應用 | 酒店、停車場、汽車充電站、汽車4S店、IDC、醫院、鐵路、水處理等非線路負載 | |
電氣 | 額定電壓 | 208-690Vac |
接線 | 3P4W/3P3W | |
頻率 | 50(60)±2Hz | |
容量 | 35~150A(根據SVG型號) | |
模塊消耗 | ＜2kW | |
效率 | 高達97.5% | |
開關頻率 | 20kHz | |
響應時間 | 快速響應時間＜50μs 總響應時間＜5ms | |
CT比值 | 150:5~6000:5 | |
平行線 | Max.5（可接受定制） | |
終端 | 溝通 | RS485 |
環境 | 運行環境 | 室內，無濕氣、灰塵、腐蝕性或易燃?xì)怏w、油霧、蒸汽、漏水或鹽水。 |
高度 | <1000m（可接受定制） | |
工作溫度 | -20℃~+50℃（40℃至50℃需降額，40℃以上每升高1℃，降額2%，允許最高溫度：50℃） | |
濕度 | 低于95%RH，無凝露 | |
儲存溫度 | -20℃~+70℃ | |
振動 | 小于5.9m/s2（0.6g） | |
外殼 | 防護等級 | IP20 |
顏色 | 7035灰色（可接受定制） | |
尺寸 | 根據 APF 類型（參見：APF 尺寸） | |
冷卻 | 風扇冷卻 | |
標準：
型號指南
模型 | 額定容量(kVAR) | 擰 | 安裝 |
APFM0.4-35a(b)/T(F)L | 35 | 3p3w/3p4w | 壁掛式/機架式 |
APFM0.4-50a(b)/T(F)L | 50 | 3p3w/3p4w | 壁掛式/機架式 |
APFM0.4-75a(b)/T(F)L | 75 | 3p3w/3p4w | 壁掛式/機架式 |
APFM0.4-100a(b)/T(F)L | 100 | 3p3w/3p4w | 壁掛式/機架式 |
APFM尺寸
（毫米） | 機架式 | 壁掛式 | ||||||
35A/50A | 75A | 100A | 150A | 35A/50A | 75A | 100A | 150A | |
A | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
常問問題
問：APF的工作原理是什么？
A:1.外部電流互感器(CT)可以實時檢測負載電流。
2.內部DSP計算并分析系統的無功功率內容。
3.控制PWM向IGBT發送信號，產生無功補償電流，進行功率因數補償。
問：如何選擇型號？
答：請注明APF額定電壓、頻率、3p3w/3p4w、額定容量、CT采樣位置（電網或負載側）。
問: 標準包裝是什么？
A: 1*手冊（或電子手冊）
1*保護罩（僅適用于壁掛式，1模塊1罩）
Q:APF/SVG模塊安裝前如何準備？
答：1。標準包裝中不含斷路器和電流互感器。如有需要，請?jiān)谟嗁彆r(shí)告知。
2.推薦使用開放式電流互感器，方便安裝。
開放式電流互感器
3.APF模塊應有上級斷路器保護。如果不安裝斷路器，則對調試等不方便和不具有保護作用。
