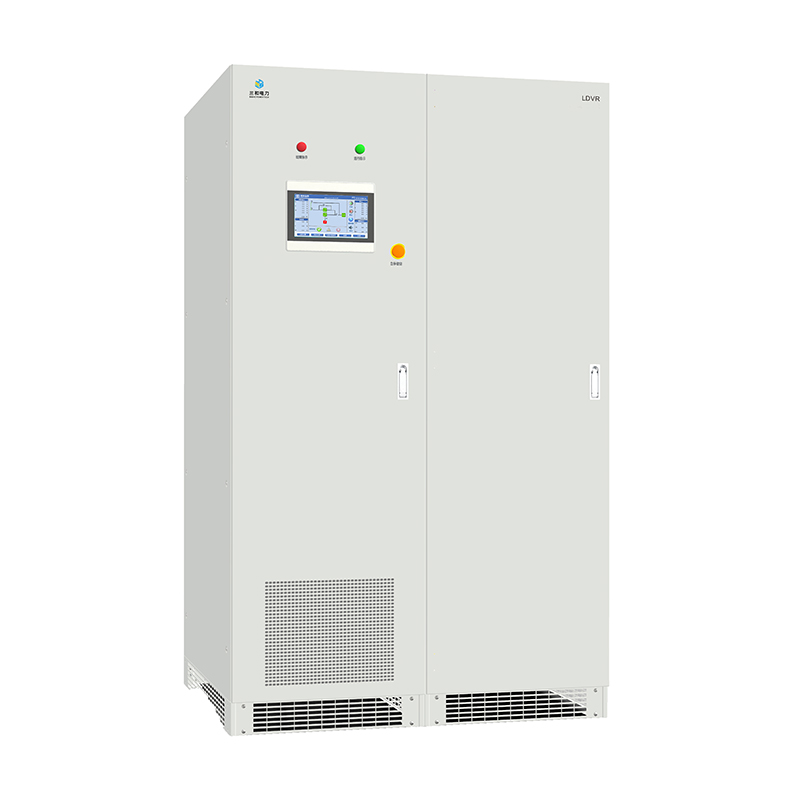

LDVR系列低壓動態電壓恢復器采用大功率電力電子技術和數字處理技術，采用廣義二階復矢量算法快速檢測電力系統的電壓暫態過程。當電壓出現驟降、驟升、短時中斷時，隔離變壓器供電將采用μs級響應。同時，超級電容器存儲的能量將反饋至一次負載，以保證生產的進行。
LDVR采用智能控制方式，根據實際工況靈活設定控制邏輯，廣泛應用于石化、電子、半導體、精密制造、汽車、制藥、醫院、冶金、機械加工等行業。
標準
GB/T 18481《電能質量暫態過電壓和暫態過電壓》
GB/T 30137《電能質量》電壓暫降和短路
打擾”
DL/T 1194《電能質量術語》
型號指南
模型 | 電壓 | 容量 | 賠償 |
LDVR0.4-300-A | 400V | 300kVA | 交流并聯 |
LDVR0.6-800-A | 690V | 800kVA | 交流并聯 |
LDVR0.4-030-D | 400V | 30kVA | 直流并聯 |
動態電壓恢復器-并聯&串聯補償
硬盤錄像機類型 | 電壓恢復工作范圍 | 價格 | 應用（負載） | 評論 |
交流并聯補償 | 0～0.8pu和1.2pu～1.8pu | 中間 | 電壓波動大的精密設備 |
并聯補償（開關電源） |
直流并聯補償 | 0.2～1.8pu | 低的 | 直流母線、VFD等 | |
AC串并聯補償 | 0.6pu～1.4pu | 中間 | 頻繁過載的重型設備 |
串聯補償（電壓疊加） |
系列¶llel綜合跨能采集 | 0～1.8pu | 高的 | 2母線補償，共用一組超級電容模塊/柜 | |
交流串并聯補償 | 0～1.8pu | 高的 | 通訊并補與串補相結合，電壓補償范圍寬 |
電網電壓正常 |
維護方便，模塊化結構設計，功率擴展方便
滿足N+X要求，提高冗余度
卷筒連接方式：頂進頂出、側進頂出
技術數據
基本參數 | 額定電壓 | 208V | 400V | 690V |
額定容量 | 10-2000kVA | |||
補償范圍 | 0%-130% | |||
補償時間 | 0-10s（定制） | |||
電網側 | 頻率 | 50赫茲 | ||
效率 | 99.2% | |||
過載能力 | 過載150%，;持續60s；過載500%，持續1s | |||
接線 | 3P3W/3P4W | |||
LDVR 輸出 | 過補償電壓保護 | 好的 | ||
頻率 | 50赫茲 | |||
全面回應 | <2毫秒 | |||
準確性 | <1% | |||
貯存 | 生活 | 15年(25℃) | ||
循環時間 | >1000000 | |||
原理-系統組成及控制方法
每相獨立，輸出電壓的幅值和相位單獨控制，控制方便。
具有響應速度快、控制簡單等優點
提供更精確的控制結果
瞬時準確檢測三相電壓的幅值和相位
跌落、欠壓補償策略，具有良好的跟蹤性能，能適應補償目標的快速變化
過壓補償策略，輸出電壓矢量垂直于負載電流
電壓完全恢復到電壓跌落前的負載電壓水平
主要材質
 | 靜態開關 電網正常時接通電源，電壓波動時快速隔離負載與電力系統，防止能量倒灌 |
 | 雙向轉換器 核心器件采用大功率電力電子技術，控制精準，響應高速，實現整流充電、逆變放電功能 |
 | 數字信號處理器 高速采樣分析，即時處理，保證切換時間 |
 | 隔離變壓器 對交直流母線進行電磁隔離，保證TN-S系統的連續性，防止中性點漂移 |
 | 儲能單元 超級電容器功率密度高，特別適合動態穩壓 |
 | IGBT 產品心臟具有速度高、穩定性好、耐壓高、電流大等優點 |
應用
半導體：工廠排氣系統、PCW工藝?yán)鋮s水系統、光刻機、離子注入機、控制系統等。
纖維：紡織設備、縮合設備、張力控制設備、卷繞機等。
汽車：焊接機器人、涂裝設備、清洗機等。
制藥：冷凍干燥機、濃縮機等。
石化：變頻器、電機等
